UML Klassendiagramme - Python Code zu PlantUML

Aktualisiert am 28.11.2024

Tobias Bück

Hallo! Ich bin Tobias Bück, Gründer von Softoft. Als Informatiker teile ich auf meinem Blog Einblicke in Softwareentwicklung, insbesondere das OTOBO Ticketsystem, sowie Automatisierungstools wie UIPath und Zapier.

UML, oder Unified Modeling Language, ist ein standardisiertes Modellierungsschema, das in der System- und Softwareentwicklung weit verbreitet ist, um Prozesse, Systeme und Strukturen visuell darzustellen. Eines der zentralen Werkzeuge innerhalb von UML ist das Klassendiagramm. Es ermöglicht Entwicklern und Systemarchitekten, die Struktur eines Systems durch die Darstellung seiner Klassen, deren Attribute, Methoden und die Beziehungen zwischen den Klassen zu visualisieren. In diesem Blogbeitrag werden wir einen detaillierten Blick auf UML-Klassendiagramme werfen.

Was sind UML-Klassendiagramme?

UML-Klassendiagramme sind eine Art von Strukturdiagramm, das in der objektorientierten Analyse und Design verwendet wird. Sie bieten eine statische Sicht auf ein System, indem sie dessen Klassen, deren Attribute und Methoden sowie die Beziehungen zwischen den Klassen darstellen.

Schlüsselelemente eines Klassendiagramms

Klassen : Eine Klasse wird durch ein Rechteck dargestellt, das in drei Teile unterteilt ist: den Klassennamen, die Attribute und die Methoden.
Attribute : Eigenschaften oder Daten, die von einer Klasse gehalten werden.
Methoden : Funktionen oder Operationen, die eine Klasse ausführen kann.
Beziehungen : Es gibt verschiedene Arten von Beziehungen in UML-Klassendiagrammen, darunter Assoziationen, Generalisierungen (Vererbung) und Abhängigkeiten.

Erstellung eines UML-Klassendiagramms

Die Erstellung eines UML-Klassendiagramms erfordert ein tiefes Verständnis des zu modellierenden Systems. Hier sind die grundlegenden Schritte:

Identifizieren der Klassen : Zuerst identifizieren Sie die Hauptklassen des Systems.
Bestimmen der Attribute und Methoden : Für jede Klasse bestimmen Sie die relevanten Attribute und Methoden.
Festlegen der Beziehungen : Bestimmen Sie, wie die Klassen miteinander interagieren und welche Art von Beziehungen sie haben.Beispiel für ein UML-Klassendiagramm für einen Lieferdienst

Ein UML-Klassendiagramm kann die Struktur und Beziehungen zwischen verschiedenen Entitäten in einem System veranschaulichen.

Im Folgenden wird ein Beispiel für ein UML-Klassendiagramm für einen Lieferdienst dargestellt, der Bestellungen, Produkte und Benutzer verwaltet. UML Beispiel - Onlineshop mit Produkten und Bestellungen

Klassen und deren Beziehungen

Bestellung

Attribute:
- orderID: int
- orderDate: Date
- isCancelled: boolean
Methoden:
- cancelOrder()

Produkt

Attribute:
- productID: int
- productName: string
- price: double

Benutzer

Attribute:
- userID: int
- username: string
- password: string
Beziehungen:
- Hat mehrere Bestellungen

Beziehungen zwischen Klassen

Eine Bestellung enthält mehrere Produkte (1 zu n Beziehung).
Jeder Nutzer hat Bestellungen (1 zu n Beziehung).

UML-Klassendiagramm

UML Klassendiagramme - Illustration Das Diagramm veranschaulicht, wie die Klassen miteinander interagieren und welche Attribute sie enthalten. Es bietet eine klare Übersicht über die Struktur des Lieferdienst-Systems und die Beziehungen zwischen den verschiedenen Entitäten.

Zeichnen des Diagramms : Verwenden Sie ein UML-Tool oder einfach Papier und Stift, um das Diagramm mit den identifizierten Klassen, Attributen, Methoden und Beziehungen zu zeichnen.

Werkzeuge zur Erstellung von UML-Klassendiagrammen

Es gibt zahlreiche Software-Tools, die die Erstellung von UML- Klassendiagrammen unterstützen, darunter:

Enterprise Architect
Lucidchart
Visual Paradigm
DrawIO
PlantUML

Diese Tools bieten nicht nur die Möglichkeit, Klassendiagramme zu zeichnen, sondern unterstützen auch andere UML-Diagrammtypen und bieten oft zusätzliche Funktionen zur Verbesserung der Modellierungserfahrung.

Nutzen von UML-Klassendiagrammen

UML-Klassendiagramme sind ein unverzichtbares Werkzeug für Softwareentwickler und Systemarchitekten aus mehreren Gründen:

Verständnis der Systemstruktur : Sie bieten eine klare visuelle Darstellung der Systemstruktur, was das Verständnis erleichtert.
Kommunikationsmittel : Sie dienen als ein effektives Kommunikationsmittel zwischen verschiedenen Stakeholdern, einschließlich Entwicklern, Designern und Kunden.
Dokumentation : Sie bieten eine nützliche Dokumentation, die für die Wartung und Erweiterung des Systems verwendet werden kann.
Fehlervermeidung : Durch die frühzeitige Identifizierung von Designproblemen können potenzielle Fehler vermieden werden.

Schlussfolgerung

UML-Klassendiagramme sind ein mächtiges Werkzeug in der Welt der Softwareentwicklung und Systemarchitektur. Sie ermöglichen es, komplexe Systemstrukturen auf eine verständliche und übersichtliche Weise darzustellen. Durch die Anwendung von UML-Klassendiagrammen können Entwickler und Architekten die Entwicklung effizienter und fehlerfreier Software fördern. Mit den richtigen Werkzeugen und einem tiefen Verständnis des Systems können UML- Klassendiagramme ein Schlüsselelement für den Erfolg eines Projekts sein.

Einführung in PlantUML

PlantUML ist ein Open-Source-Werkzeug, das es ermöglicht, UML-Diagramme, einschließlich Klassendiagrammen, durch Textbeschreibungen zu erstellen. Klassendiagramme in PlantUML bieten eine einfache und effektive Möglichkeit, die Struktur von Klassen und deren Beziehungen in einem System zu visualisieren.

Grundlegende Syntax für Klassendiagramme

Um ein Klassendiagramm mit PlantUML zu erstellen, verwendet man die folgende grundlegende Syntax:

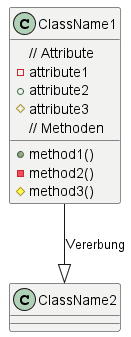

    @startuml
    class ClassName1 {
      // Attribute
      - attribute1
      + attribute2
      # attribute3
      // Methoden
      + method1()
      - method2()
      # method3()
    }

    class ClassName2
    ClassName1 -up-|> ClassName2 : Vererbung
    @enduml

In diesem Beispiel definiert der Code zwei Klassen ClassName1 und ClassName2, wobei ClassName1 von ClassName2 erbt.

Weitere Beispiele

Vererbung darstellen

    @startuml
    class Parent {
      # parentAttribute
      + parentMethod()
    }
    class Child {
      - childAttribute
      + childMethod()
    }
    Parent <|-up- Child
    @enduml

PlantUML Parent Child Vererbung Beispiel

Assoziationen zeigen

    @startuml
    class Class1
    class Class2
    Class1 "1" -- "0..*" Class2
    @enduml

Abstrakte Klassen und Interfaces

    @startuml
    abstract class AbstractClass {
      + abstractMethod()
    }
    interface Interface {
      + method1()
      + method2()
    }
    AbstractClass <|-- Interface
    @enduml

Abstrakte Klasse und Interface in PlantUML

Fazit

PlantUML bietet eine klare und prägnante Möglichkeit, Klassendiagramme zu erstellen, indem es die Diagramme auf Textbeschreibungen basiert. Dies ermöglicht eine einfache Integration in verschiedene Entwicklungsumgebungen und eine einfache Versionskontrolle des Diagrammcodes.

Erstellen von UML Diagrammen aus Python Code

Das Umwandeln von Python-Code in UML-Diagramme kann mittels verschiedener Tools und Techniken erfolgen, um die Struktur und Interaktionen des Codes visuell darzustellen. Eine Möglichkeit besteht darin, automatische Generatoren zu verwenden, die den Python-Code analysieren und daraus UML-Diagramme generieren.

Vorteile der automatischen Generierung

Zeitersparnis: Durch die automatische Generierung von UML-Diagrammen aus dem Python-Code kann viel Zeit eingespart werden, da der Prozess nicht manuell durchgeführt werden muss.
Genauigkeit: Automatisch generierte Diagramme sind im Allgemeinen genauer, da sie auf der tatsächlichen Implementierung des Codes basieren und keine manuellen Fehler enthalten.

Probleme und Herausforderungen

Bei der automatischen Generierung von UML-Diagrammen aus Python-Code können jedoch auch einige Probleme auftreten:

Komplexe Strukturen: Python ist eine flexible Sprache, was zu komplexen Code-Strukturen führen kann, die möglicherweise nicht immer präzise in UML-Diagrammen abgebildet werden können.
Abstrakte Konzepte: Manche Konzepte in Python, wie beispielsweise dynamische Typisierung, können schwer in UML-Diagrammen zu erfassen sein, was zu Unschärfen führen kann.

Spezielle Konfigurationen und Weglassen von Attributen

Um solche Probleme zu minimieren, können spezielle Konfigurationen in den Generierungstools vorgenommen werden. Dies kann beispielsweise die Möglichkeit beinhalten, bestimmte Attribute oder Details des Codes zu filtern oder zu kennzeichnen, die für das UML-Diagramm nicht relevant sind. Durch diese Anpassungen kann die Genauigkeit und Relevanz der generierten UML-Diagramme verbessert werden.

Insgesamt bietet die automatische Generierung von UML-Diagrammen aus Python- Code eine effiziente Möglichkeit, um die Struktur und Funktionsweise von Programmen zu visualisieren, jedoch erfordert sie in manchen Fällen spezielle Anpassungen, um bestmögliche Ergebnisse zu erzielen.

Um aus Python-Code UML-Diagramme zu erstellen, gibt es verschiedene Tools und Bibliotheken, die diese Aufgabe erleichtern. Zwei beliebte Tools sind pyreverse und py2uml.

Pyreverse:

Pyreverse ist ein Befehlszeilentool, das Teil des Pylint-Pakets ist. Es ermöglicht die Erstellung von UML-Klassendiagrammen aus dem Python-Code. Hier ist, wie man pyreverse verwendet:

Installation: Um pyreverse zu verwenden, muss zuerst das Pylint-Paket installiert werden. Danach kann pyreverse über die Befehlszeile aufgerufen werden.
Befehl: Der Befehl für die Verwendung von pyreverse sieht in der Regel so aus: pyreverse -o png your_python_code.py. Dieser Befehl erstellt ein UML-Klassendiagramm im PNG-Format aus dem angegebenen Python-Code.

Py2UML:

Py2UML ist ein weiteres Werkzeug, das es ermöglicht, aus Python-Code UML- Diagramme zu generieren. Im Gegensatz zu pyreverse ist py2uml eine eigenständige Bibliothek, die nicht Teil eines größeren Pakets ist. Hier ist, wie py2uml funktioniert:

Installation: Py2UML kann mit Pip installiert werden: pip install py2uml.
Verwendung: Nach der Installation kann py2uml in Python-Code importiert werden. Ein einfaches Beispiel für die Verwendung von py2uml wäre:

from py2uml import UMLGenerator

code = """
   class MyClass:
   def __init__(self):
   self.my_attribute = 0

        def some_method(self, param):
            return self.my_attribute + param
   """
uml = UMLGenerator()
uml.parse_string(code)
uml.save("output.png")

In diesem Beispiel wird die Klasse MyClass definiert und dann wird ein UML- Diagramm aus diesem Code generiert und als output.png gespeichert.

Beispiel:

Angenommen, wir haben folgenden Python-Code:

class Animal:
    def __init__(self, species):
        self.species = species

    def make_sound(self):
        pass


class Dog(Animal):
    def make_sound(self):
        return "Woof!"

Mit pyreverse könnte man ein Klassendiagramm mit den Klassen Animal und Dog sowie deren Methoden und Beziehungen generieren.

Mit py2uml könnte man ähnlich wie im oben genannten Beispiel ein UML-Diagramm aus diesem Code generieren.

Diese Tools erleichtern die Visualisierung von Klassenstrukturen und -beziehungen in Python und sind nützlich, um den Überblick über komplexe Codebasen zu behalten.

Pdgen - Python UML Diagram Generator

PdGen ist eine leistungsstarke Python-Bibliothek, die darauf ausgelegt ist, automatisch UML-Klassendiagramme aus Python-Code zu generieren. Sie vereinfacht den Prozess der Visualisierung objektorientierter Python-Anwendungen, indem sie klare und detaillierte Diagramme erstellt, die Klassen, deren Attribute, Methoden und die Beziehungen zwischen ihnen darstellen. PdGen ist besonders nützlich für Entwickler, Softwarearchitekten und Systemanalysten, die Softwarearchitekturen schnell und genau verstehen oder dokumentieren müssen. Mit Funktionen wie anpassbaren Diagrammstilen, Integrationsmöglichkeiten in IDEs und Unterstützung für sowohl einfache als auch fortgeschrittene Konfigurationen verbessert PdGen das Verständnis von Code und erleichtert die Kommunikation innerhalb von Entwicklungsteams.

Installation

pip install pdgen

Verwendung

from pdgen import include_in_uml, generate_diagram

@include_in_uml
class Animal:
    def __init__(self, species):
        self.species = species

    @include_in_uml
    def make_sound(self):
        pass

    // Unwichtige Methode, die nicht im Diagramm erscheinen soll
    def get_species(self):
        return self.species

Zum Generieren:

generate_diagram(Path("diagram_new.png"), Path("diagram_new.txt"))

Pdgen - Python UML Diagram Generator - Documentation

Best Practices und Tipps

Anpassung der Layout- und Stileinstellungen

PlantUML bietet standardmäßige Layouts und Stile, die ohne zusätzlichen Aufwand verwendet werden können, um Diagramme schnell und effizient zu erstellen [12]. Für spezifische Anforderungen können Sie das Layout und die Stile jedoch anpassen, indem Sie Anweisungen wie top to bottom direction oder left to right direction verwenden, um die Darstellung der Diagrammelemente zu steuern [12]. Zusätzlich ermöglichen unsichtbare Verbindungen mit der Syntax A -[hidden]left- B eine präzise Platzierung spezifischer Elemente, ohne die Übersichtlichkeit zu beeinträchtigen [12].

Optimierung der Diagrammqualität

Um die Lesbarkeit und Wartbarkeit der UML-Diagramme zu verbessern, sollten Sie kurze und konsistente Codeblöcke verwenden und diese durch Kommentare ergänzen, um zusätzliche Informationen bereitzustellen [13]. Die Verwendung von Versionskontrollsystemen wie Git ist ebenfalls entscheidend, um den PlantUML-Code effektiv zu verwalten und die Zusammenarbeit in Teams zu erleichtern [13]. Durch die Definition von Beziehungen innerhalb ihres jeweiligen Kontexts und die Verwendung eindeutiger Aliase für Elemente wird die Organisation und Verknüpfung der Elemente vereinfacht [13].

Visuelle Anpassungen und erweiterte Funktionen

PlantUML erlaubt die Anpassung einzelner Diagrammelemente durch Inline- Stiloptionen, die es ermöglichen, die Farbe und den Stil von Pfeilen oder anderen Elementen direkt im Diagramm zu ändern [14]. Für eine detailliertere Anpassung können Sie skinparam verwenden, um Einstellungen wie Schriftart, Farbe und Größe zu definieren [14]. Zusätzlich können mit dem Befehl newpage Diagramme auf mehrere Seiten oder Bilder aufgeteilt werden, was besonders bei umfangreichen Projekten hilfreich ist [14].

Erweiterte PlantUML-Funktionen nutzen

PlantUML ist nicht nur für seine Grundfunktionalitäten bekannt, sondern bietet auch erweiterte Funktionen, die die Diagrammerstellung für fortgeschrittene Anwendungen optimieren. Eine dieser Funktionen ist die Unterstützung einer Vielzahl von Diagrammtypen, die weit über die üblichen UML-Diagramme hinausgehen. Neben Klassen-, Sequenz- und Anwendungsfalldiagrammen unterstützt PlantUML auch speziellere Diagrammtypen wie Wireframe, Archimate, Gantt, Chronologie, MindMap, WBS, JSON und YAML. Diese umfassende Unterstützung ermöglicht es Benutzern, nahezu jeden Aspekt eines Projekts visuell darzustellen und zu planen [14].

Schlussfolgerung und Zusatzressourcen

Die Nutzung von PlantUML zur Umwandlung von Python-Code in UML-Diagramme stellt eine bedeutende Ressource für Entwickler und Softwarearchitekten dar, um die Strukturen ihrer Projekte effektiv zu visualisieren und zu dokumentieren. Indem wir die Best Practices für die Erstellung von UML- Klassendiagrammen beachten und nicht wesentliche Attribute und Funktionen weglassen, können wir die Klarheit und Effizienz unserer Diagramme erheblich steigern. Zusätzlich verspricht die Einführung der Bibliothek Pydgen, die Fähigkeit, UML-Klassendiagramme direkt aus Python-Code zu generieren, die Prozesse der Visualisierung und Dokumentation weiter zu vereinfachen und zu optimieren.

Die umfassenden Funktionen von PlantUML, die nahtlose Integration in verschiedene Entwicklungsumgebungen und das Potenzial des zukünftigen Pydgen- Tools unterstreichen die Bedeutung dieser Technologien für die Softwareentwicklung. Sie bieten nicht nur die Mittel zur Erstellung aussagekräftiger Diagramme, sondern verbessern auch die Zusammenarbeit innerhalb von Teams und tragen zur Steigerung der Qualität von Softwareprojekten bei. Mit fortlaufenden Innovationen in diesen Bereichen eröffnen sich neue Möglichkeiten zur Optimierung und Verfeinerung der Entwurfs- und Dokumentationsprozesse, was letztlich den Weg für effizientere und zugänglichere Softwarearchitekturen ebnet.
